DR單刃鉆針測試案例
產品說明

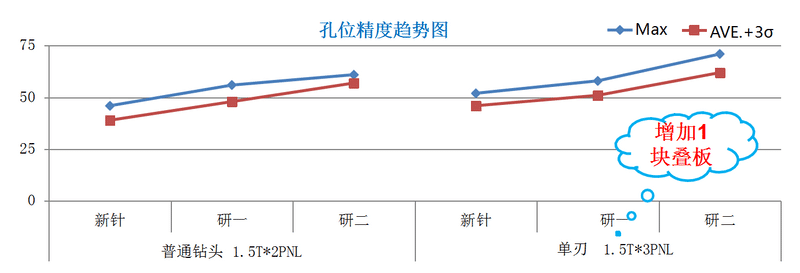

疊板層數增加：單刃φ0.30*6.2鉆頭加工案例
鉆頭：普通φ0.30*6.2 單刃φ0.30*6.2
板材：FR4 T1.5-4L
轉速：140krpm
落速：100ipm
退刀：1000ipm
孔限：H3000
蓋板：普通鋁片0.20mm
墊板：木墊板2.5mm
結論：?jiǎn)稳秀@頭由于特殊的設計，即使增加加工板材的總疊數，仍可以保持良好的孔位精度。

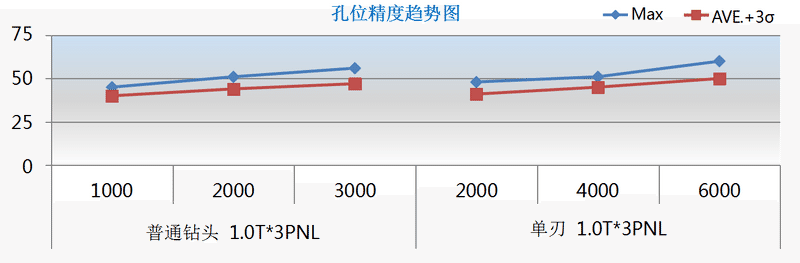

鉆孔壽命提升：單刃φ0.35*5.5鉆頭加工案例
鉆頭：普通φ0.35*5.5 單刃φ0.35*5.5
板材：HTG T1.0*3-10L
轉速：135krpm
落速：104ipm
退刀：1000ipm
孔限：見下圖
蓋板：普通鋁片0.20mm
墊板：木墊板2.5mm

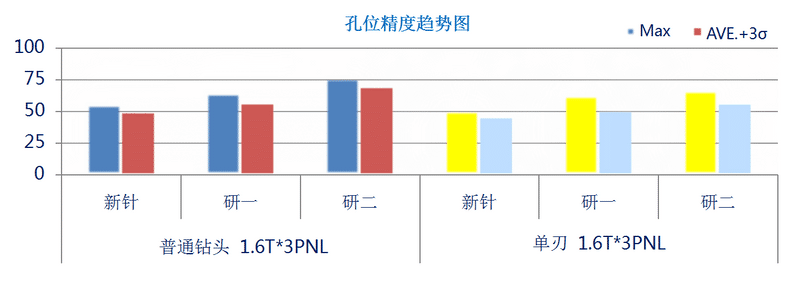

孔位精度提升：?jiǎn)稳笑?.40*6.5鉆頭加工案例孔位精度提升
鉆頭：普通φ0.40*6.5 單刃φ0.40*6.5
板材：FR4 T1.6*3-6L
轉速：120krpm
落速：110ipm
退刀：1000ipm
孔限：H2500
蓋板：AL 0.20T
墊板：1.5T酚醛板
結論：?jiǎn)稳秀@頭由于特殊的設計，在相同的加工條件下，可以大幅度提高孔位精度。為客戶降低偏孔報廢，增加鉆孔良率，降低戌本提供解決方案。
釘頭
測試機臺：HITACHI鉆機（160KRPM）
測試板材：HF臺光T1.6*2pnl 8layers
測試蓋板：鋁片0.15t
測試墊板：酚醛板
加工條件：S155krpm F40mm/s
Hit數：H3000
測試數據：見下表
測試結論：?jiǎn)稳秀@針在保證優異孔位性能情況下，仍具有優良的孔內品質，釘頭數據能滿足行業需求。

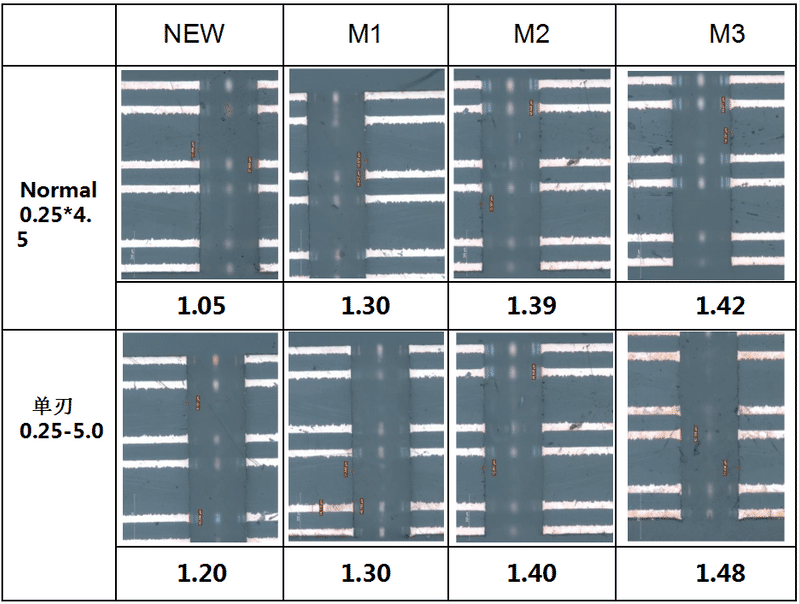

孔粗
測試機臺：HITACHI鉆機（160KRPM）
測試板材：R1705 T1.6*2pnl雙面板
測試蓋板：鋁片0.15t
測試墊板：酚醛板
加工條件：S145krpm F45mm/s
Hit數：H3000

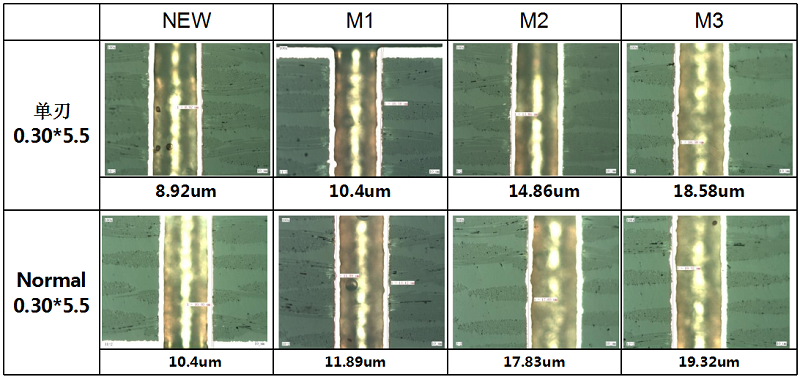

孔粗結果
